詳情介紹:
| 1．設計壓力：0.6 MPa | 6．期終水頭損失：1.5～1.7 m |
| 2．試驗壓力：0.75 MPa | 7．濾料：石英砂(層高800mm、卵石墊層200mm) |
| 3．運行流速：l0 m/h |
8．出水濁度： 進水≤15 mg／L出水<3 mg／L 進水≤l0 mg／L出水≤2 mg／L |
| 4．反洗強度：15 L/m2/s | |
| 5．反洗時間：5～8 min |

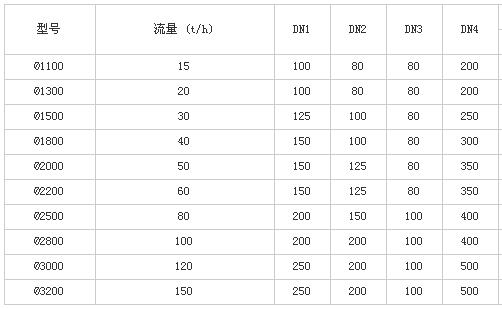

重力式無閥過濾器相關尺寸表
注：處理水量大于150M3/H時，需多格濾罐組成，可根據(jù)具體條件靈活布置。設備外形有圓形或方形可選。

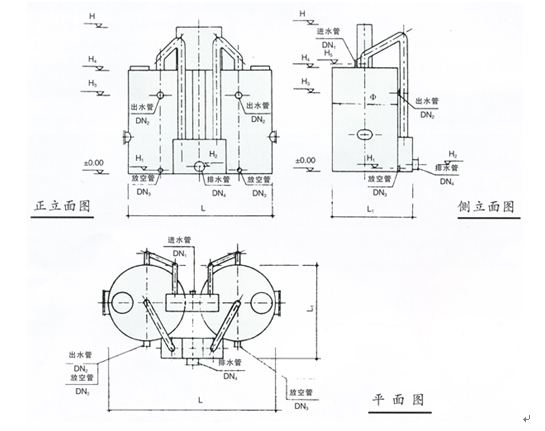

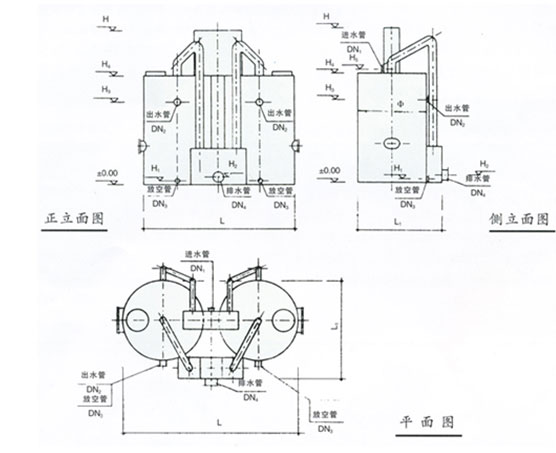

外形尺寸
| 型 號 | H | H1 | H2 | H3 | H4 | H5 | L | L1 | 反沖洗流量 (L/S) |
| ?1100 | 6050 | 120 | 200 | 3600 | 4100 | 4350 | 3200 | 1680 | 15 |
| ?1300 | 6050 | 120 | 200 | 3600 | 4100 | 4350 | 3600 | 1850 | 20 |
| ?1500 | 6100 | 120 | 200 | 3600 | 4150 | 4400 | 3800 | 2060 | 30 |
| ?1800 | 6100 | 120 | 250 | 3600 | 4150 | 4400 | 4100 | 2500 | 40 |
| ?2000 | 6150 | 120 | 280 | 3600 | 4200 | 4450 | 4500 | 2680 | 50 |
| ?2200 | 6150 | 120 | 280 | 3600 | 4200 | 4450 | 4900 | 2860 | 60 |
| ?2500 | 6200 | 140 | 310 | 3600 | 4250 | 4550 | 5500 | 3180 | 80 |
| ?2800 | 6200 | 140 | 310 | 3600 | 4250 | 4550 | 6100 | 3370 | 100 |
| ?3000 | 6250 | 140 | 360 | 3700 | 4300 | 4600 | 6500 | 3530 | 120 |
注：外形尺寸為參考尺寸，具體尺寸按供貨產品為準。
使用現(xiàn)場
使用現(xiàn)場
